Wireshark 抓包

烧录 sniffer 固件

参考 固件烧录 中的说明，烧录 Sniffer_jn5189_1000000baud_8N1_NoFlowControl.bin 固件到 om15080-jn5189 中。

安装 Wireshark

Wireshark 是一个网络抓包工具。请在 WireShark 下载并安装最新版本的 Wireshark。

安装辅助工具

安装 Kinetis_Protocol_Analyzer_Adapter.exe 到电脑上，如果电脑安装了 npcap，需要卸载掉。

打开 WireShark

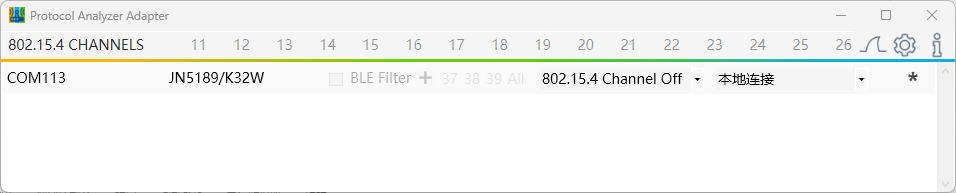

1. 打开 Kinetis_Protocol_Analyzer_Adapter，进入如下界面：

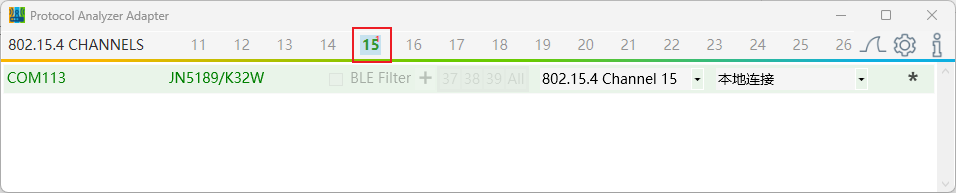

2. 选择需要捕获的信道

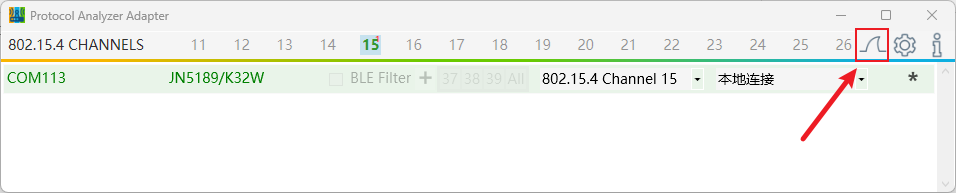

3. 点击按钮，打开 WireShark



设置 Trust Center Link Key

在 Wireshark 中配置 ZigBee 默认的 Link Key，否则无法解析加密网络内容。

通过 Edit → Preferences → Protocols → ZigBee 菜单配置 16 字节的 Trust Center Link Key={5A:69:67:42:65:65:41:6C:6C:69:61:6E:63:65:30:39}

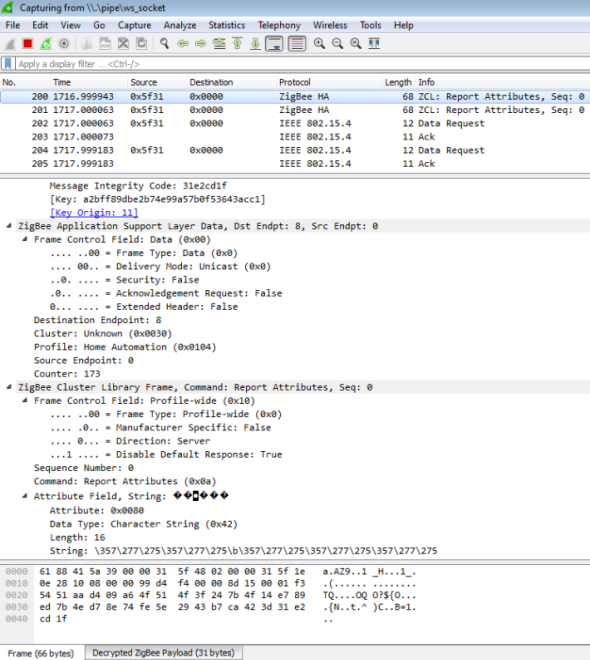

下面是通过 Wireshark 解析 ZigBee 数据包的截图，可以将 ZigBee 的各个字段进行详细解析。

抓取分析 IEEE802.15.4/Thread 协议

由于 Thread 与 ZigBee 都是基于 IEEE802.15.4 MAC，所以这个工具也可以通过 Wireshark 解析 Thread 协议。
