Ubiqua 抓包

烧录 sniffer 固件

参考 固件烧录 中的说明，烧录 JennicSniffer_JN5169_1000000.bin 固件到 OM15020-JN5169 中。

安装 Ubiqua

Ubiqua 是一个网络抓包工具。请在 Ubiqua 下载并安装最新版本的 Ubiqua。

开始使用 Ubiqua

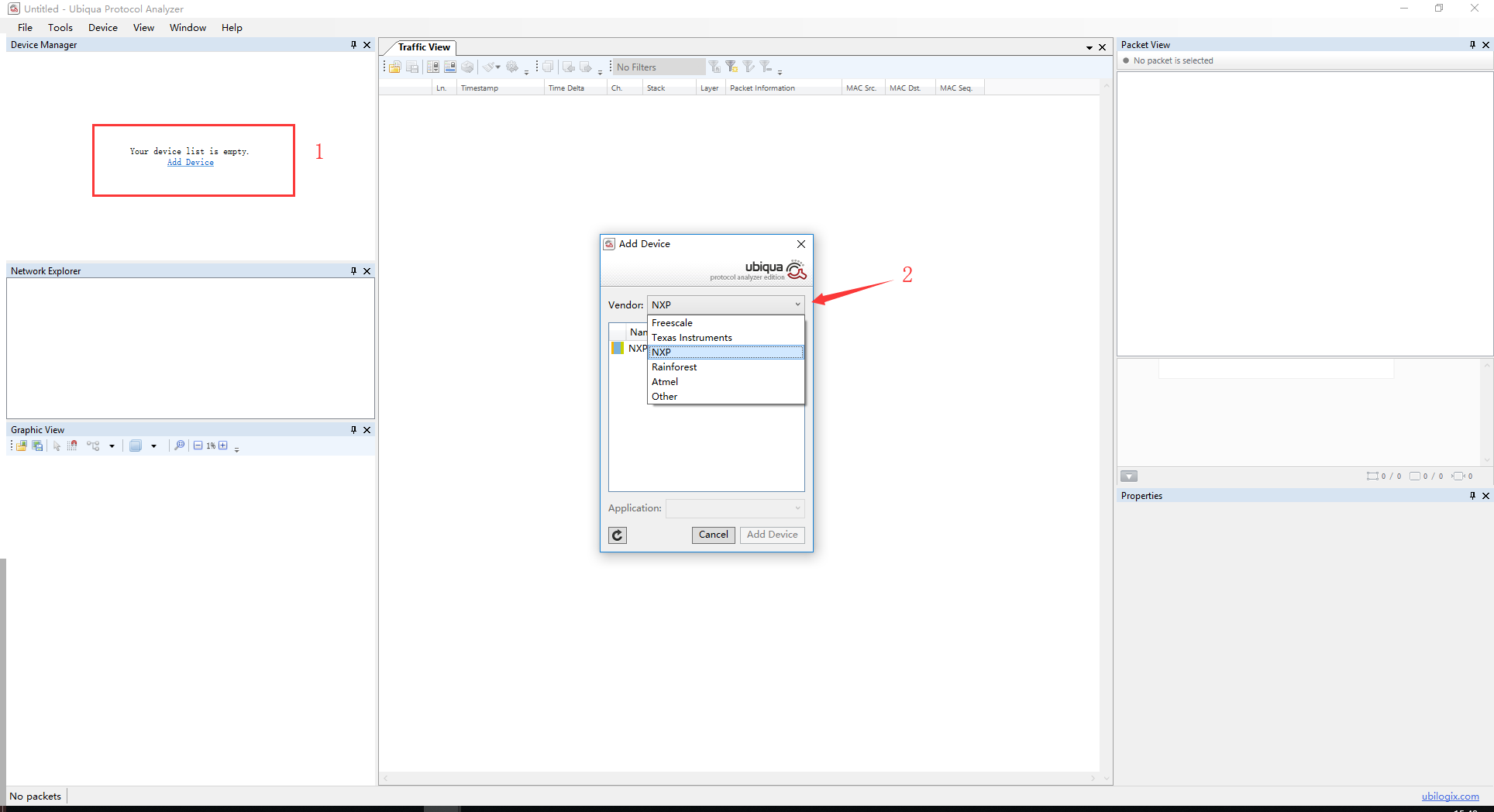

1. 添加 OM15020-JN5169 设备

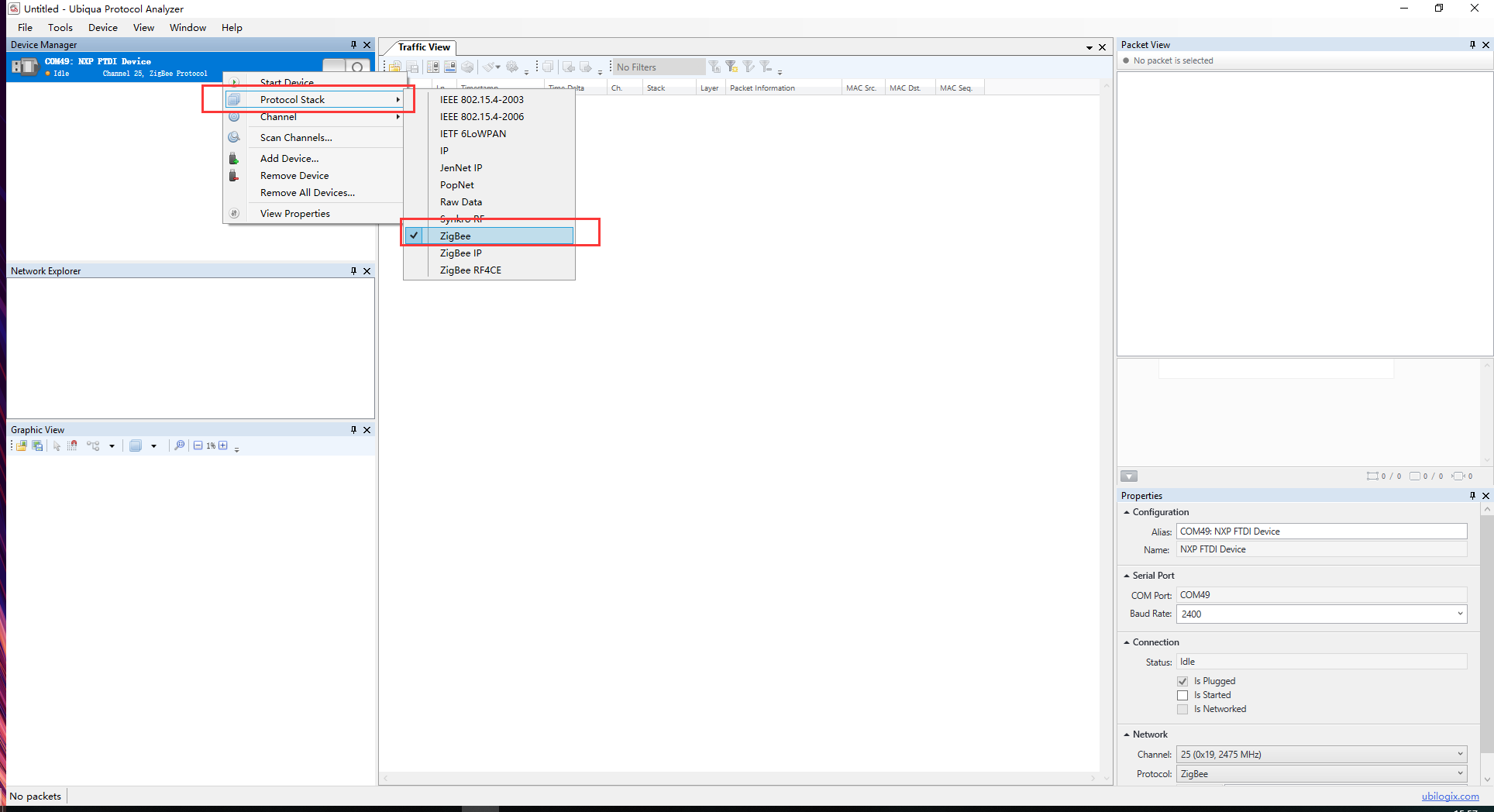

2. 选中设备，右键选择协议栈

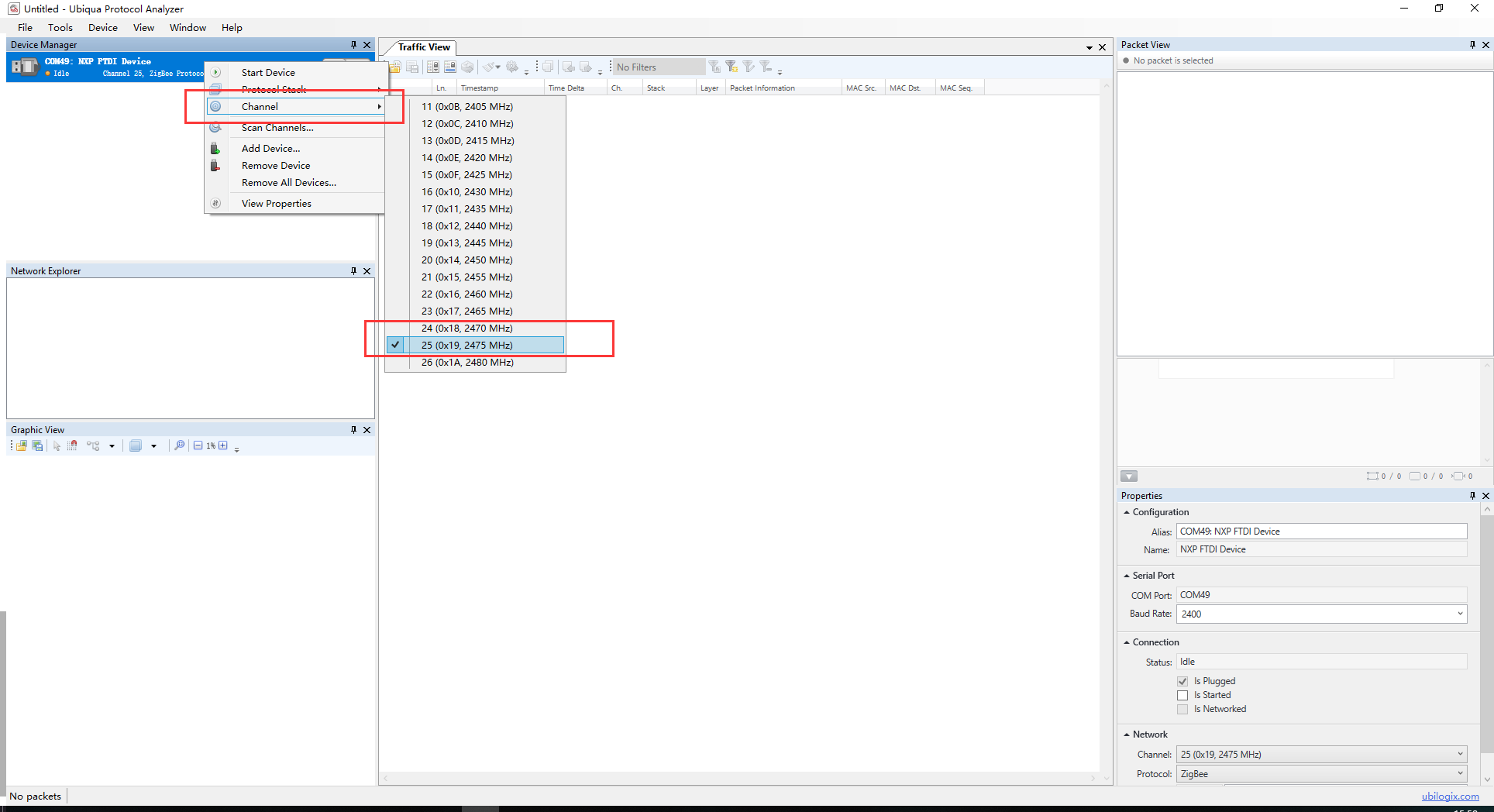

3. 选中设备，右键选择信道

   信道需与网关的信道设置一致，才能捕获到网关所在的 ZigBee 网络数据包。

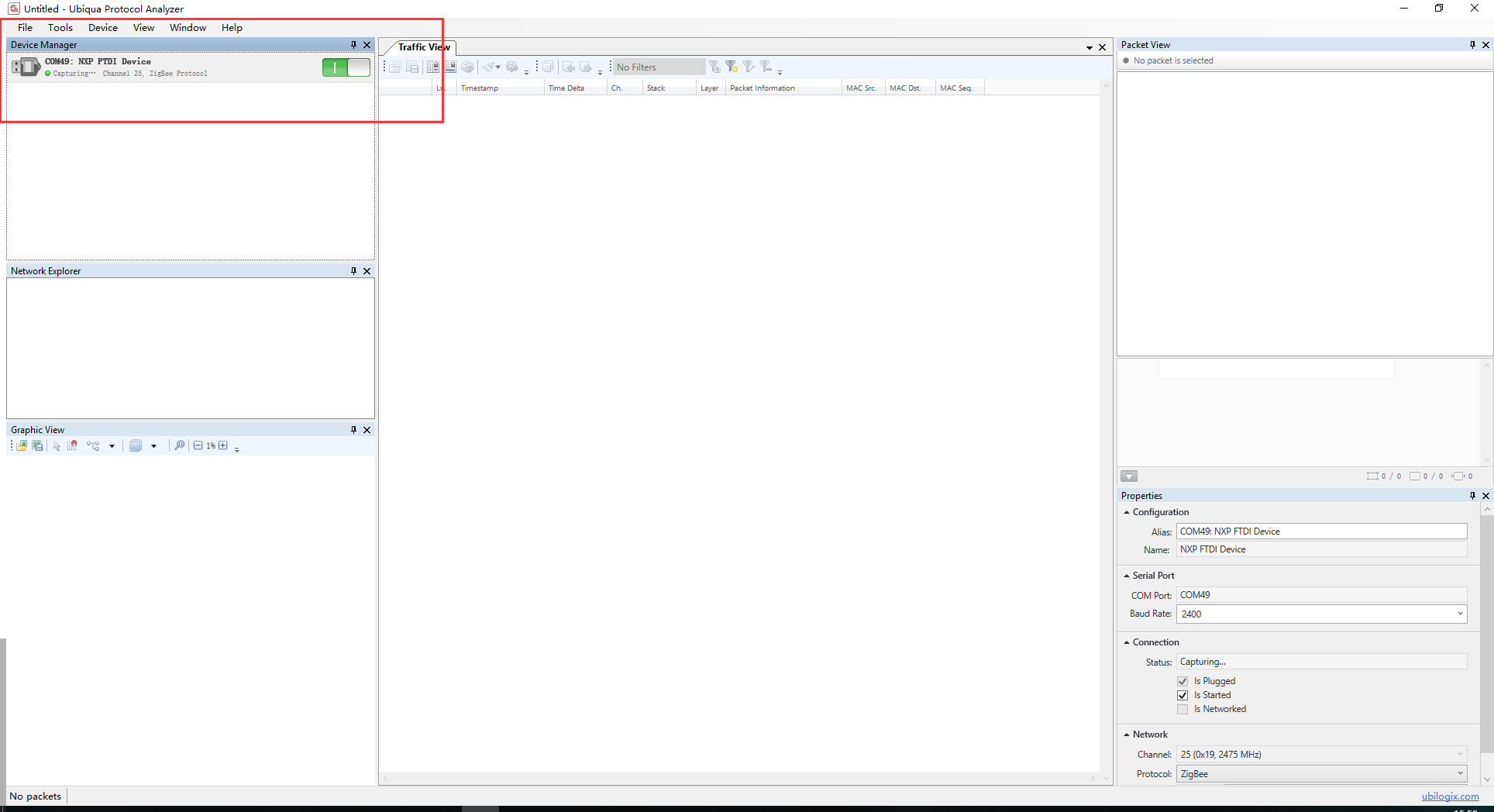

4. 打开开关



5. 开始抓 ZigBee 数据包

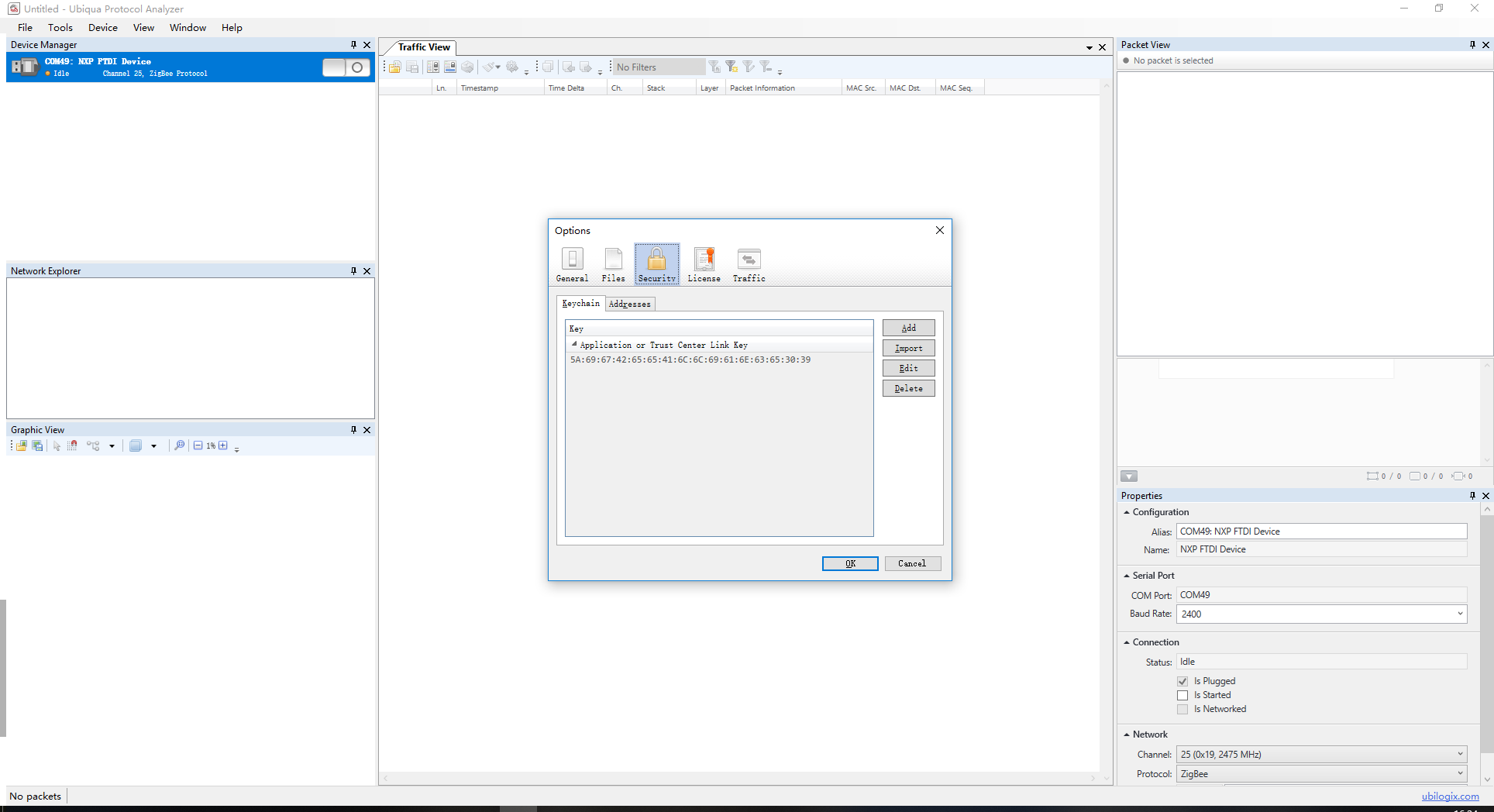

   打开 Tool → Options... → Security，配置 Application or Trust Center Link Key Key: 5A6967426565416C6C69616E63653039

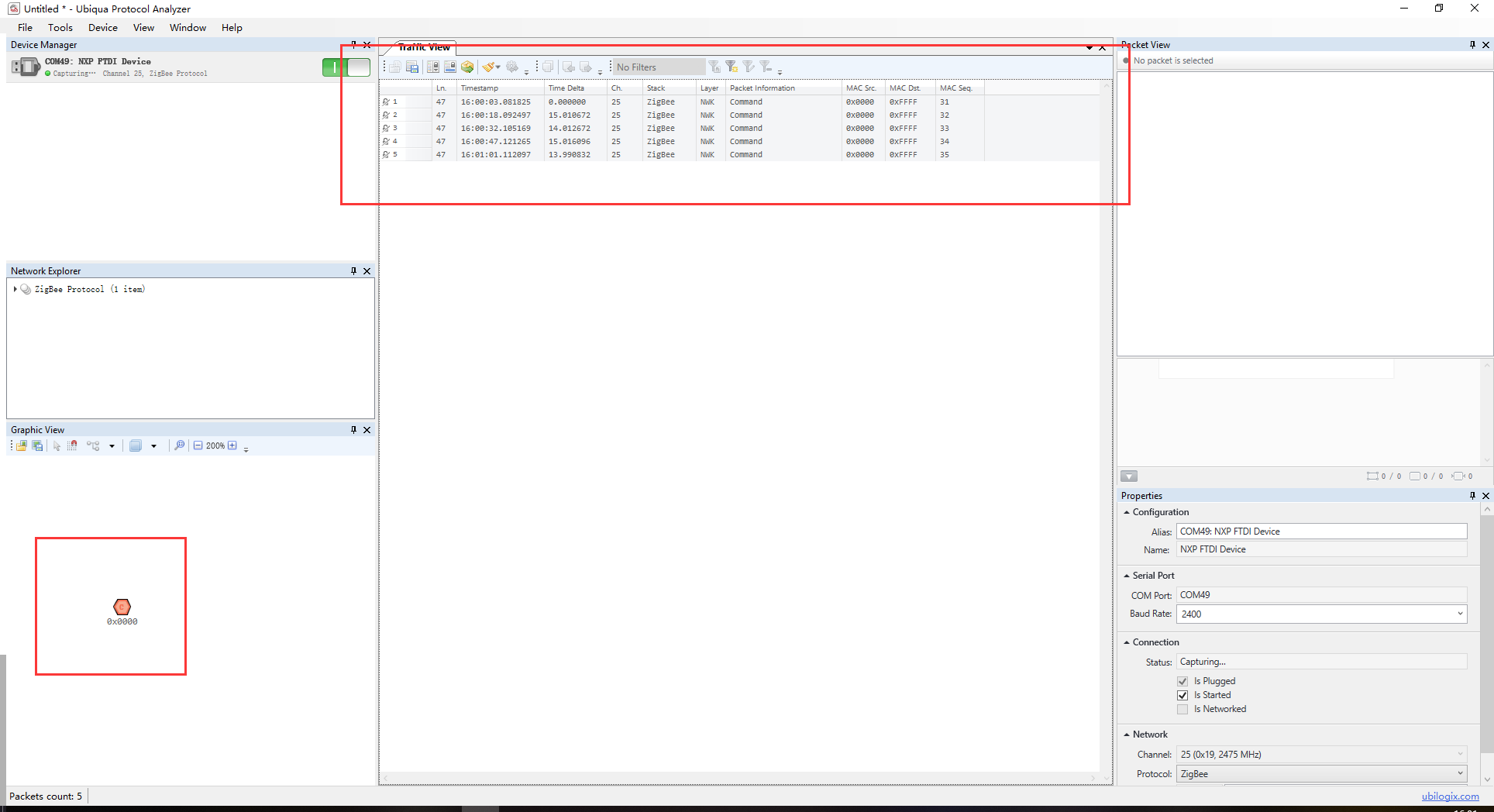

6. 捕获到协调器节点



7. 添加一个 ZigBee 子设备



数据包显示有彩色，说明 key 设置正确，才能成功解密数据包。如果数据包全为灰色黑色，说明 key 设置不对。
