FPC-SHT30
简介
SHT30 是一款由 Sensirion 公司生产的高精度数字温湿度传感器，基于先进的 CMOSens® 技术，能够提供完全校准、线性化和温度补偿的数字输出。
产品特性
- 高精度测量
- 宽电压范围
- I2C 接口
- 超小尺寸
- 宽测量范围
- 低功耗
- 可靠性和稳定性高
- 出厂前已校准
包装信息
- FPC-SHT40 * 1
- FPC-05F-6PH20 座子 * 1
规格参数
| 规格 | 参数 |
|---|---|
| 工作电压 | 2.15~5.5V |
| 工作电流 | <1.5mA |
| I2C 通信频率 | 高达 1MHz |
| 湿度测量精度 | ±2%RH |
| 湿度测量范围 | 0-100%RH |
| 温度测量精度 | ±0.2℃@0~60℃ |
| 温度测量范围 | -40~125℃ |
| 通信接口 | FPC 0.5mm-6Pin I2C |
| 外形尺寸 | 30mm(W) × 3.6mm(H) |
| FPC焊盘尺寸 | 0.3mm(W) × 4mm(H) |
| FPC焊盘间距 | 0.5mm |

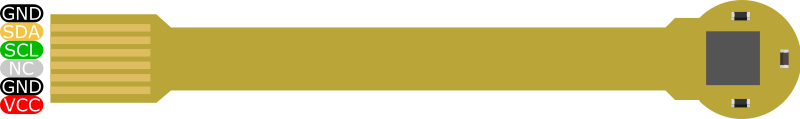

引脚说明
| 标号 | 名称 | 功能描述 |
|---|---|---|
| 1 | GND | 电源负极 |
| 2 | SDA | 数据线 |
| 3 | SCL | 时钟线 |
| 4 | NC | 未使用 |
| 5 | GND | 电源负极 |
| 6 | VCC | 电源正极 |
原理图
尺寸图
数据手册
软件平台
常见问题
还没有客户对此产品有任何问题，欢迎通过 QQ 或论坛联系我们！
