FPC-OPT3001
简介
这是一款基于 OPT3001DNPR 芯片的柔性FPC光照传感器，支持 I2C 接口，默认地址为 0x44。传感器可精准检测环境光强，响应范围广，适用于自动亮度调节、光照监测等应用。 采用 FPC-05F-6PH20 连接器，接口定义包括 VCC、NC、INT、SCL、SDA、GND，其中 SCL/SDA 为I2C数据与时钟线，INT 可用作中断输出。 柔性FPC设计方便在狭小空间内安装，适合智能设备、可穿戴设备及嵌入式应用。
产品参数
- 工作电压：1.6~3.6V
- 工作电流：<2.5uA
- 测量范围：0.01 Lux 至 83,000 Lux
- 通信接口：FPC 0.5mm-6Pin I2C
- 外形尺寸：30mm(W) * 3.6mm(H)
- FPC焊盘尺寸：0.3mm(W) * 4mm(H)
- FPC焊盘间距：0.5mm

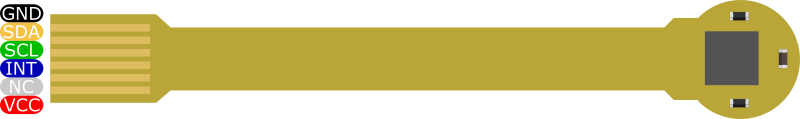

引脚说明
| 标号 | 名称 | 功能描述 |
|---|---|---|
| 1 | GND | 电源负极 |
| 2 | SDA | 数据线 |
| 3 | SCL | 时钟线 |
| 4 | INT | 中断 |
| 5 | NC | 未使用 |
| 6 | VCC | 电源正极 |
使用教程
arduino
准备
硬件
- 一块支持 Arduino IDE 的开发板
接线图
待补充
样例代码1 - 连续转换模式
将 OPT3001 配置为自动量程、连续转换模式
cpp
#include <Wire.h>
#define I2C_SDA 8
#define I2C_SCL 10
#define OPT3001_ADDRESS 0x44 // OPT3001 的 I2C 地址，根据 ADDR 引脚连接 GND
// #define OPT3001_ADDRESS 0x45 // OPT3001 的 I2C 地址，根据 ADDR 引脚连接 VCC
// 配置寄存器值：自动量程、连续转换模式
#define OPT3001_CONFIG 0xCE10
void setup() {
Serial.begin(115200);
Wire.begin(I2C_SDA,I2C_SCL,100000); // SDA SCL frequency
// 配置 OPT3001
Wire.beginTransmission(OPT3001_ADDRESS);
Wire.write(0x01); // 寄存器地址：配置寄存器
Wire.write(OPT3001_CONFIG >> 8); // 高字节
Wire.write(OPT3001_CONFIG & 0xFF); // 低字节
Wire.endTransmission();
}
void loop() {
float lux = readLux();
Serial.print("光照强度: ");
Serial.print(lux);
Serial.println(" lx");
delay(1000); // 每秒读取一次
}
float readLux() {
uint16_t result;
// 读取结果寄存器
Wire.beginTransmission(OPT3001_ADDRESS);
Wire.write(0x00); // 寄存器地址：结果寄存器
Wire.endTransmission();
Wire.requestFrom(OPT3001_ADDRESS, 2); // 读取 2 字节
if (Wire.available() == 2) {
uint8_t high = Wire.read();
uint8_t low = Wire.read();
result = (high << 8) | low;
}
// 计算光照强度
uint8_t exponent = (result >> 12) & 0x0F; // 指数部分
uint16_t mantissa = result & 0x0FFF; // 尾数部分
float lux = 0.01 * pow(2, exponent) * mantissa;
return lux;
}样例代码2 - OLED屏幕上实时显示测量值
在 OLED 屏幕上实时显示测量值
您需要使用 Arduino 库管理器安装 Adafruit_SSD1306 库:
启动 Arduino IDE，然后通过以下方式打开库管理器：
Sketch➔Include Library➔Manage Libraries...在
Filter your search...字段中搜索Adafruit_SSD1306库，然后点击install按钮进行安装。
cpp
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#define I2C_SDA 8
#define I2C_SCL 10
#define OPT3001_ADDRESS 0x44 // OPT3001 的 I2C 地址，根据 ADDR 引脚连接 GND
// #define OPT3001_ADDRESS 0x45 // OPT3001 的 I2C 地址，根据 ADDR 引脚连接 VCC
// 配置寄存器值：自动量程、连续转换模式
#define OPT3001_CONFIG 0xCE10
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
#define OLED_RESET -1 // Reset pin # (or -1 if sharing Arduino reset pin)
#define SSD1306_ADDRESS 0x3C ///< See datasheet for Address; 0x3D for 128x64, 0x3C for 128x32
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
void setup() {
Serial.begin(115200);
Wire.begin(I2C_SDA, I2C_SCL, 100000); // SDA SCL frequency
// 配置 OPT3001
Wire.beginTransmission(OPT3001_ADDRESS);
Wire.write(0x01); // 寄存器地址：配置寄存器
Wire.write(OPT3001_CONFIG >> 8); // 高字节
Wire.write(OPT3001_CONFIG & 0xFF); // 低字节
Wire.endTransmission();
// while (!Serial)
// delay(10); // will pause Zero, Leonardo, etc until serial console opens
// // 初始化 OLED 显示屏
if (!display.begin(SSD1306_SWITCHCAPVCC, SSD1306_ADDRESS)) { // 0x3C 是 OLED 的 I2C 地址
Serial.println(F("SSD1306 allocation failed"));
for (;;)
; // 进入无限循环
}
display.display(); // 显示启动画面
delay(1000);
display.setTextSize(1); // Draw 1X-scale text
display.setTextColor(SSD1306_WHITE); // Set OLED Text Color is White
}
void loop() {
float lux = readLux();
Serial.print("光照强度: ");
Serial.print(lux);
Serial.println(" lx");
// Display data on OLED
display.clearDisplay(); // Clear OLED Display
display.setTextSize(2); // Set Text Size
display.setCursor(0, 0); // Set Text Cursor (x,y) x=width y=hight
display.printf("OPT3x 0x%02x\n",OPT3001_ADDRESS); // 格式化为两位十六进制数
display.setTextSize(2); // Set Text Size
display.setCursor(0, 20);
display.println("Light:");
// display.printf("\n");
display.setCursor(0, 25);
display.printf("\n%.1f lux\n",lux);
display.display();
delay(3000); // 每秒读取一次
}
float readLux() {
uint16_t result;
// 读取结果寄存器
Wire.beginTransmission(OPT3001_ADDRESS);
Wire.write(0x00); // 寄存器地址：结果寄存器
Wire.endTransmission();
Wire.requestFrom(OPT3001_ADDRESS, 2); // 读取 2 字节
if (Wire.available() == 2) {
uint8_t high = Wire.read();
uint8_t low = Wire.read();
result = (high << 8) | low;
}
// 计算光照强度
uint8_t exponent = (result >> 12) & 0x0F; // 指数部分
uint16_t mantissa = result & 0x0FFF; // 尾数部分
float lux = 0.01 * pow(2, exponent) * mantissa;
return lux;
}常见问题
