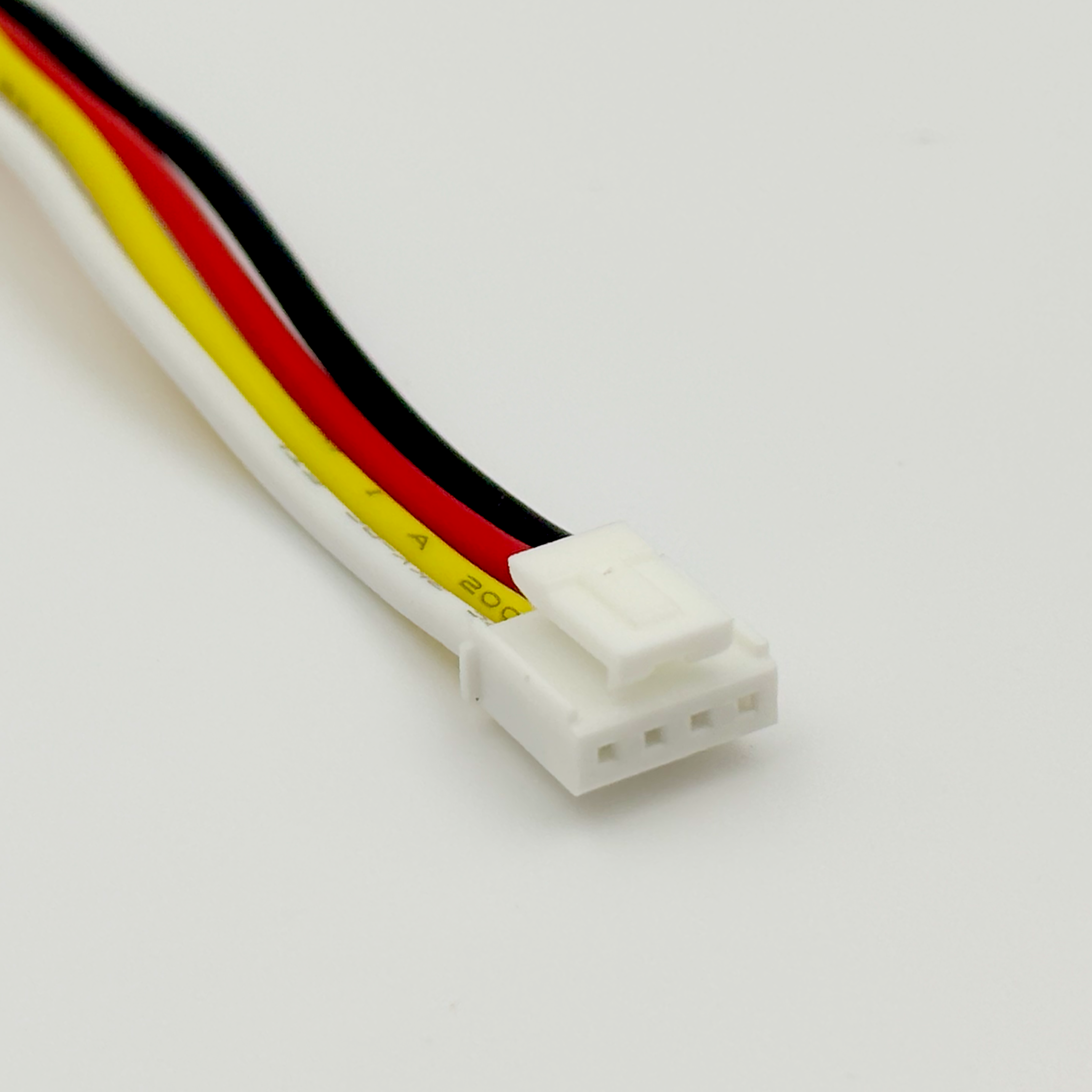

Grove Cable(2根装)
简介
Grove是一个模块化、标准化连接器的原型系统。与使用跳线或焊接的系统相比，Grove的模块化积木式方法使组装真实电子设备变得简单。
Grove Cable（俗称 Grove 线 / Grove 连接线）是连接 Grove 生态中“主控（Base Board / 主板）”与“功能模块（Sensor / Actuator Module）”的标准 4Pin 配线组件。
主要用途：
- 免焊快速原型：无需面包板与杜邦线，快速搭建演示或教学实验。
- 降低接线错误：统一 4Pin 排列，模块丝印与主板接口一一对应。
- 换模扩展方便：同一根线可在不同模块之间互换使用。
- 降低学习成本：适合 STEM / 教育 / 快速 MVP 验证。
与传统杜邦线对比优势：
- 稳固：卡扣结构避免松动与接触不良。
- 美观：线束规整，颜色统一，产品化外观更好。
- 抽象：不必关心每根线的物理针脚，只需对齐接口标识。
- 可维护：模块坏了直接替换，线缆可复用。
兼容性说明：
- Grove Cable 只是一种物理连接“线束”，它本身不区分 I2C、UART、Analog、Digital；真正的通信协议由所连接的模块与主控的接口定义。
- 在 I2C 模块场景中：白/黄 通常对应 SCL / SDA。
- 在串口场景中：白/黄 可能作为 RX / TX（需注意方向一致或交叉）。
- 在模拟输入模块场景中：白线经常被当作信号输出（A0）。
适用场景举例：
- 机器人/小车：快速连接陀螺仪、超声波、编码器模块。
- 可穿戴原型：连接传感器（加速度/心率）至低功耗主控板。
- 教学实验套件：学生可在几分钟内完成多个传感器组合实验。
- 展示 Demo：在展会现场快速替换模块组合功能。
产品特性
- 特软硅胶
- 柔软
- 耐高温
- 耐3A大电流
- 防呆设计
- 插拔寿命高
包装信息

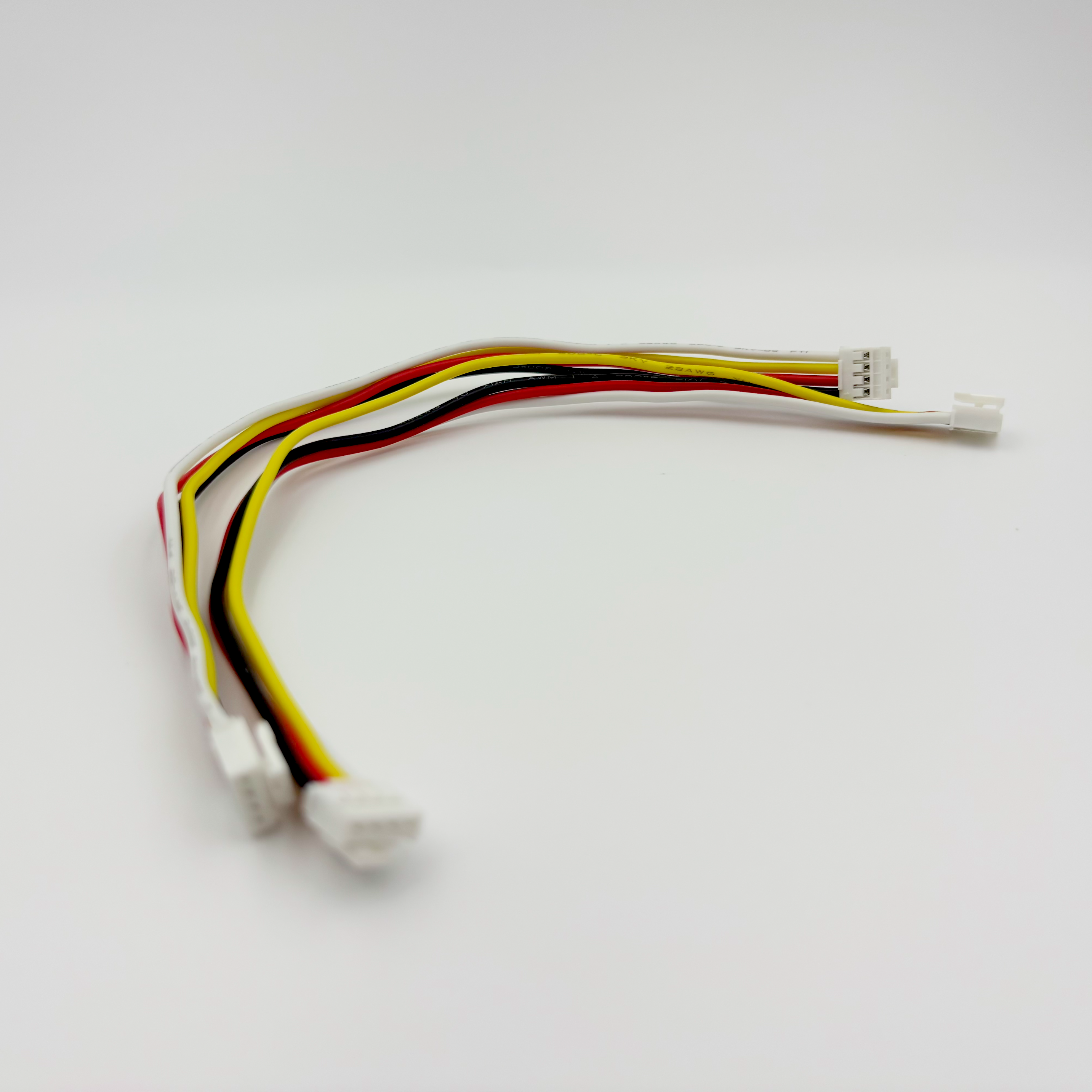

- Grove Cable * 2
规格参数
| 规格 | 参数. |
|---|---|
| 间距 | 2mm |
| 总PIN数 | 4 |
| 线材规格 | 22AWG |
| 线材材质 | 特软硅胶 |
| 最大承受电流 | 3A |
| 最高承受温度 | 280°C |
| 线长 | 20cm |
| 方向 | 反向 同向 |
引脚说明
| pin | 颜色 | 描述 |
|---|---|---|
| pin 1 | 白色 | I2C-SCL |
| pin 2 | 黄色 | I2C-SDA |
| pin 3 | 红色 | VCC |
| pin 4 | 黑色 | GND |
注意事项
- 请确认模块与主控的工作电压（3.3V / 5V）是否匹配。
- 避免在线通电热插拔（尤其是带感性或高功率模块）。
- 若线缆放置于活动铰链或折叠结构，应预留弯折半径，减少疲劳损伤。
- 长距离 (>50cm) 使用高速接口（如 I2C 高频率）可能引入信号完整性问题，需要适度降低速率或加装缓冲。
